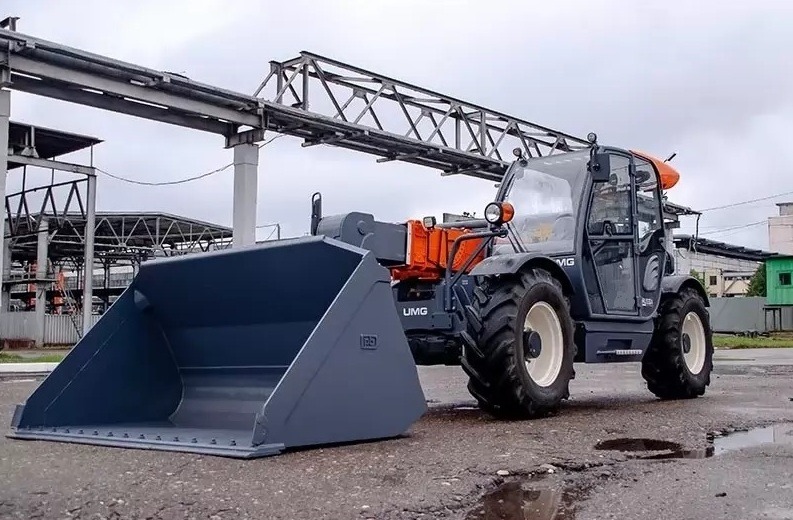

Концепция современного телескопического погрузчика строится на компромиссе между грузоподъемностью фронтальной машины, высотой подачи стрелового крана и маневренностью компактного трактора. На примере отечественной модели UMG TLH 4007-CE можно проследить, как именно инженерные решения распределяются между гидравлическими, механическими и электронными системами для обеспечения стабильности при работе на высоте до 7 метров.
Кинематика стрелы и гидравлический контур с LS-регулированием
Главный рабочий орган машины — двухсекционная телескопическая стрела. При вылете стрелы вперед или вверх кардинально меняется плечо силы, что смещает центр тяжести всей платформы. Для компенсации этих изменений в конструкции применен механический узел стабилизации положения навесного оборудования. Он автоматически удерживает угол наклона паллетных вил или ковша относительно горизонта земли при подъеме, избавляя оператора от необходимости постоянно корректировать положение груза вручную.
Работа стрелового оборудования напрямую зависит от конфигурации гидравлики. В данной модели применен аксиально-поршневой насос регулируемой производительности с системой LS (Load Sensing — чувствительность к нагрузке). В отличие от классических систем постоянного потока, LS-регулирование работает по принципу обратной связи:
- Когда гидроцилиндры стрелы бездействуют или нагрузка минимальна, насос переходит в режим ожидания, снижая подачу масла.
- При командах на подъем или выдвижение секций система замеряет перепад давления и мгновенно увеличивает поток (максимально до 140 л/мин при давлении 240 бар) ровно до тех значений, которые необходимы для преодоления текущего сопротивления.
Это техническое решение направлено на две задачи: снизить тепловую нагрузку на гидросистему (масло меньше греется вхолостую) и сэкономить топливо, так как ДВС не тратит мощность на работу насоса в пиковых режимах без реальной необходимости.
Распределение масс и режимы рулевого управления ходовой части
Удержание 4-тонного груза требует жесткого основания. Базой погрузчика служит цельносварная ходовая рама, которая гасит скручивающие нагрузки, возникающие при движении по пересеченной местности. Проходимость машины массой более 9 тонн обеспечивается клиренсом в 430 мм, полным приводом и самоблокирующимся дифференциалом, который перераспределяет крутящий момент на колесо с лучшим сцеплением при пробуксовке.
Схема рулевого управления предлагает три алгоритма движения в зависимости от плотности застройки объекта:
- Режим 2WS (управление передней осью): Стандартный транспортный режим. Задние колеса заблокированы в прямолинейном положении. Используется при перегонах техники между площадками на скорости до 40 км/ч для обеспечения стабильности курса.
- Режим 4WS (след в след): Передние и задние колеса поворачиваются в противоположные стороны. Это позволяет сократить минимальный радиус разворота по внешнему колесу до 4700 мм, что важно внутри складов, ангаров или на узких городских улицах.
- «Крабовый ход» (Crab): Все колеса поворачиваются в одну и ту же сторону. Машина начинает двигаться по диагонали, сохраняя положение продольной оси. Этот режим применяется для отъезда от стен, маневрирования вплотную к штабелям материалов или выравнивания положения погрузчика перед подачей стрелы.
Интеграция систем пассивной и активной безопасности
Чтобы избежать опрокидывания телескопического погрузчика вперед при чрезмерном вылете стрелы с грузом, в структуру управления интегрирован активный сигнализатор продольной устойчивости. Бортовой компьютер непрерывно сопоставляет текущую массу на вилах с углом подъема и степенью выдвижения секций телескопа. При приближении к критической точке опрокидывания система подает звуковой сигнал, а при достижении лимита — автоматически блокирует любые движения стрелы, способные усугубить наклон (например, дальнейшее выдвижение или опускание), оставляя доступным только безопасный возврат секций назад.
Кабина выполнена как жесткая силовая капсула, защищающая оператора при падении тяжелых предметов сверху или перевороте машины (сертификация ROPS/FOPS). Внутреннее пространство изолировано от моторного отсека, что снижает уровень шума до 85 дБ, и оснащено регулируемой рулевой колонкой для адаптации рабочего места под антропометрические данные конкретного человека.
